一、設備簡介

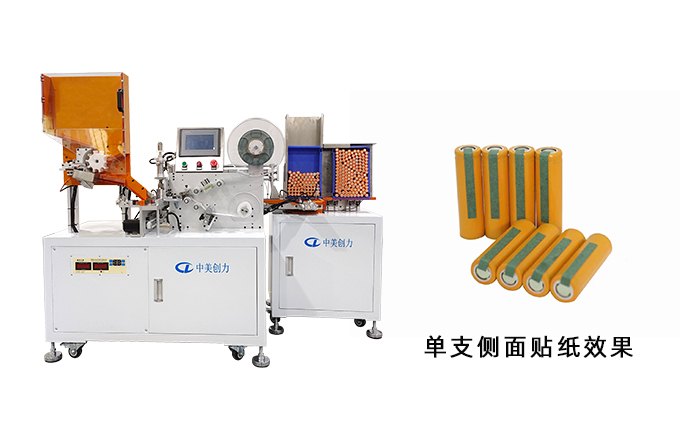

CAC-CMQK是一款用於給單顆圓柱電芯側麵貼青稞紙的設備，采用高精度步進電機定位傳輸，垂直壓貼和側麵壓貼兩種方式貼合。具有單雙邊可折疊，通用186500,18650,21700電芯。 精度高，速度快等特點。且結構設計簡潔大方，性能穩定，貼合牢固。

二、工藝流程

通過人機界麵的軟件進行操作和設定參數，由PLC自動完成如下功能：人工裝填電池到料倉→通過上料輪落入傳輸裝置運載電池→貼紙工位自動拉紙切紙→垂直壓合工位垂直下壓→側壓工位再次側麵下壓→皮帶傳輸移出電池；設備配置聲光報警，具有缺料報警，故障報警等。操作參數可根據客戶的實際要求設定。

三、設備技術參數

● 工作電壓：單相 AC220V±10%/50Hz, 總功率： 650W
● 工作氣源：0.4~0.6Mpa
● 適應電池規格：18500/18650/21700 成品電芯
● 貼紙寬度：5-10mm
● 運行效率：≥ 50PPM
● 設備重量：約 100 ㎏
● 外形尺寸：1070（長）×600（寬）×1376（高）mm
● 框架材料：優質厚冷軋板製作。
● 電控器件：采用顯控 PLC、大力距步進電機控製，品牌傳感器等配件。
● 操作配置：HMI
●青稞紙規格要求：0.25mm 厚，內徑 76mm，外徑最大 270mm，紙寬範圍 30-80mm

四、設備結構特點

1）設備結構緊湊合理，外型美觀，占用空間小。

2）設備操作簡單，無須專業人員培訓，工人均能輕鬆掌握。

3）設備采用PLC+觸摸屏控製，PLC負責電池入料，運料，貼紙，出料等動作，觸摸屏負責參數設置、數據采集、運行控製等，傻瓜式操作簡單易學，工作效率高，節省人力成本，產品性能良好。

4）設備材料采用優質厚冷軋鈑金框架。

5）設備安裝有萬向活動腳輪，設備在移位時能輕鬆移動。

五、操作環境

1） 室內溫度：-10℃~50℃。

2） 室內濕度：75%以下。

3） 工廠場地：無汙染無強電磁幹擾。
